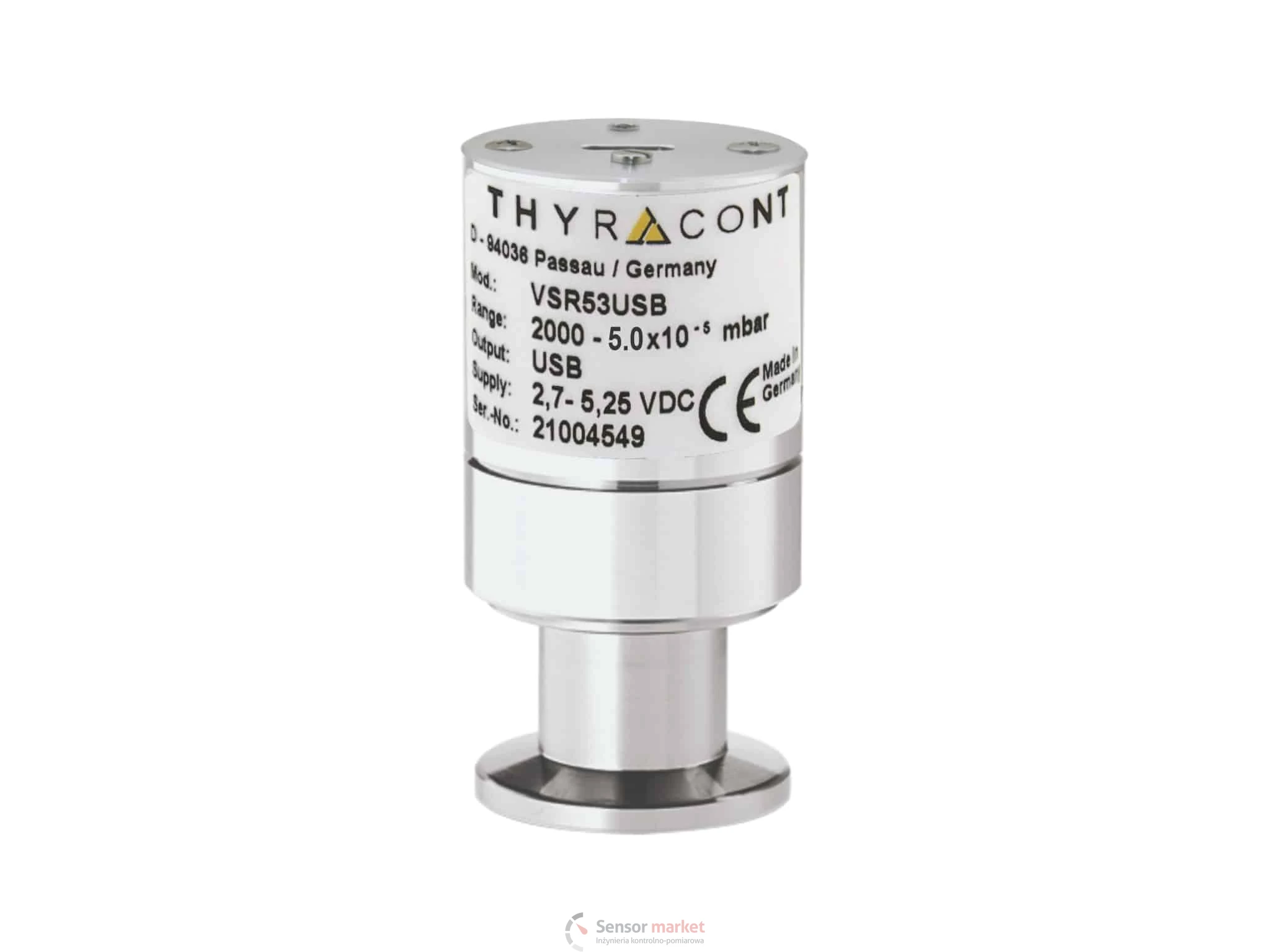

Przetwornik próżni VSR53USB – Piezo/Pirani, 2000–5 × 10⁻⁵ mbar, USB-C

Szeroki zakres pomiarowy Piezo/Pirani

VSR53USB wykorzystuje kombinowany sensor piezorezystancyjny Piezo oraz przewodnictwa cieplnego Pirani, zapewniając ciągły pomiar w zakresie 2000–5 × 10⁻⁵ mbar.

W zakresie niskiej próżni pomiar jest niezależny od rodzaju gazu. Technologia Pirani umożliwia natomiast rozszerzenie zakresu pomiarowego aż do 5 × 10⁻⁵ mbar.

Tak szeroki zakres sprawia, że jeden przetwornik może monitorować proces od ciśnienia zbliżonego do atmosferycznego aż do wysokiej próżni.

Bardzo szybki czas odpowiedzi <18 ms

Jedną z istotnych zalet VSR53USB jest bardzo krótki czas odpowiedzi – poniżej 18 ms.

Pozwala to dokładnie śledzić szybkie zmiany ciśnienia i stosować przetwornik w dynamicznych procesach oraz aplikacjach wymagających krótkich cykli pomiarowych.

Wysoka dokładność i stabilność pomiaru

VSR53USB zapewnia wysoką dokładność pomiaru w szerokim zakresie ciśnienia, również w zakresie próżni wstępnej.

Sterowanie mikroprocesorowe oraz indywidualna kompensacja temperatury zapewniają stabilne i powtarzalne wartości pomiarowe, co ma szczególne znaczenie w procesach produkcyjnych i aplikacjach wymagających długoterminowej stabilności.

Metalowa cela pomiarowa – przystosowana do UHV

VSR53USB wykorzystuje metalowo uszczelnioną celę pomiarową ze stali nierdzewnej o szczelności helowej <5 × 10⁻¹⁰ mbar·l/s.

Konstrukcja przetwornika umożliwia zastosowanie również w systemach UHV (Ultra-High Vacuum). Kołnierz może być wygrzewany do temperatury maks. 125°C, po odłączeniu przetwornika od zasilania.

USB-C – łatwa integracja i konfiguracja

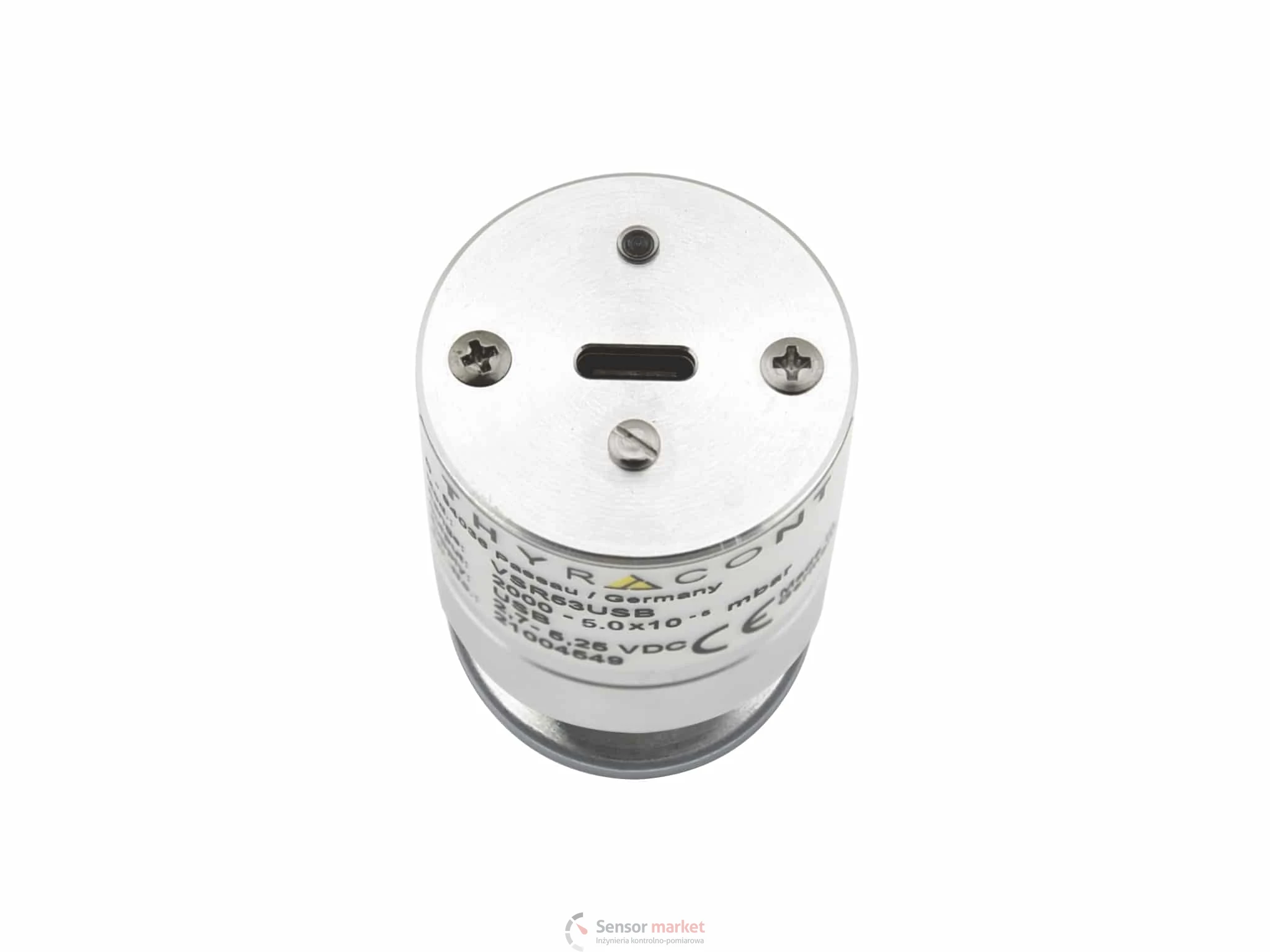

Interfejs USB-C umożliwia łatwe podłączenie VSR53USB do urządzenia nadrzędnego oraz integrację przetwornika z instalacją.

Za pomocą połączenia USB możliwa jest również precyzyjna cyfrowa regulacja punktu zerowego oraz ciśnienia atmosferycznego. Obsługa może odbywać się poprzez oprogramowanie lub aplikację, a aktualny stan urządzenia jest sygnalizowany optycznie za pomocą diody LED.

VSR53USB + VD800 – szerokozakresowy mobilny próżniomierz

VSR53USB może współpracować z kompaktowym próżniomierzem Thyracont VD800, tworząc wygodny, mobilny system do pomiaru próżni w zakresie 2000–5 × 10⁻⁵ mbar.

Połączenie VSR53USB z VD800 umożliwia wykorzystanie szerokozakresowego sensora Piezo/Pirani wraz z funkcjami miernika VD800, takimi jak graficzna prezentacja przebiegu ciśnienia, rejestracja serii pomiarowych oraz analiza danych.

Rozwiązanie szczególnie dobrze sprawdzi się podczas serwisowania i diagnostyki pomp próżniowych, kontroli procesów odpompowywania oraz pomiarów wykonywanych w różnych punktach instalacji próżniowej.

Najważniejsze zalety VSR53USB

• bardzo szeroki zakres pomiarowy 2000–5 × 10⁻⁵ mbar
• kombinowany sensor Piezo/Pirani
• pomiar niezależny od rodzaju gazu w zakresie niskiej próżni
• wysoka dokładność w szerokim zakresie pomiarowym
• bardzo szybki czas odpowiedzi <18 ms
• maksymalne przeciążenie 10 bar abs.
• wysoka powtarzalność i stabilność wyników
• mikroprocesorowe przetwarzanie sygnału
• indywidualna kompensacja temperatury
• metalowo uszczelniona cela pomiarowa ze stali nierdzewnej
• szczelność helowa <5 × 10⁻¹⁰ mbar·l/s
• możliwość zastosowania w systemach UHV
• możliwość wygrzewania kołnierza do 125°C
• cyfrowy interfejs USB-C
• możliwość cyfrowej regulacji punktu zerowego i ciśnienia atmosferycznego
• optyczna sygnalizacja stanu za pomocą LED
• solidna metalowa obudowa
• kompaktowa konstrukcja
• możliwość współpracy z próżniomierzem VD800

Kompaktowy przetwornik do zastosowań przemysłowych

VSR53USB został zaprojektowany z myślą o łatwej integracji z maszynami i instalacjami. Solidna metalowa obudowa sprawdza się w wymagającym środowisku przemysłowym, a kompaktowa konstrukcja pozwala na montaż również w miejscach o ograniczonej przestrzeni.

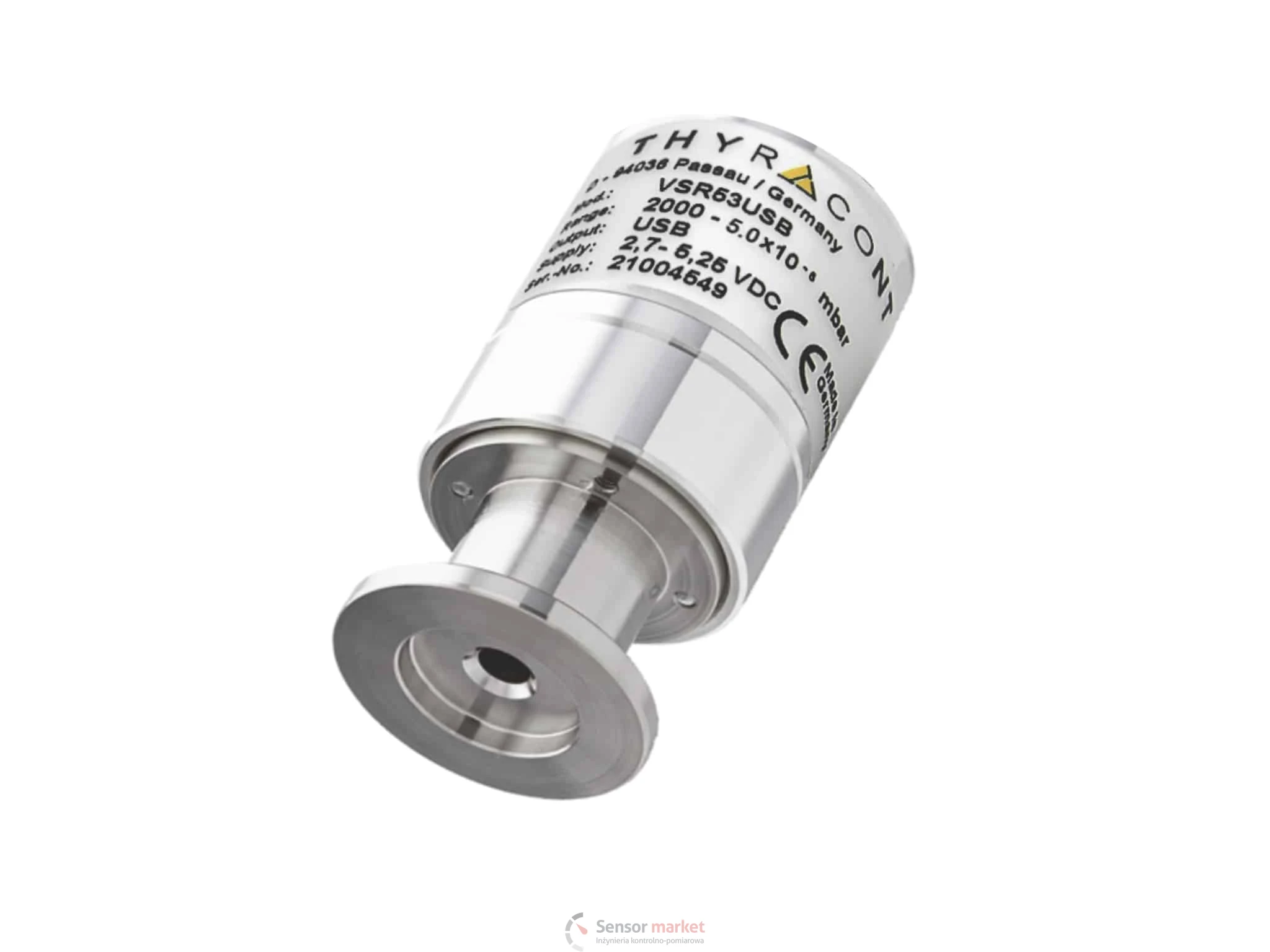

Przetwornik waży zaledwie 96 g i wyposażony jest w standardowe przyłącze próżniowe DN16 ISO-KF.

Specyfikacja techniczna

• Model: VSR53USB
• Zasada pomiaru: Piezo rezystancyjny / Pirani – przewodnictwo cieplne
• Zakres pomiarowy: 2000–5 × 10⁻⁵ mbar
• Zakres pomiarowy: 1500–5 × 10⁻⁵ Torr
• Zależność od rodzaju gazu: Piezo – niezależny od rodzaju gazu; Pirani – zależny od rodzaju gazu
• Maksymalne przeciążenie: 10 bar abs.
• Dokładność 2000–1200 mbar: 0,5% pełnej skali
• Dokładność 1200–30 mbar: 0,15% pełnej skali
• Dokładność 30–1 × 10⁻³ mbar: 10% wartości mierzonej
• Powtarzalność 2000–30 mbar: 0,1% pełnej skali
• Powtarzalność 30–1 × 10⁻² mbar: 2% wartości mierzonej
• Czas odpowiedzi: <18 ms
• Materiały mające kontakt z próżnią: stal nierdzewna 1.4307, wolfram, nikiel, szkło, tlenek krzemu, epoksyd, poliimid, SnAg
• Napięcie zasilania: 2,7–5,25 V
• Pobór mocy: <0,3 W
• Połączenie elektryczne: USB-C z możliwością blokady
• Interfejs szeregowy: USB-UART, 9,6…115 kBd, 8 bitów danych, 1 bit stopu, bez parzystości
• Temperatura pracy: +5…+60°C
• Temperatura przechowywania: -40…+65°C
• Temperatura wygrzewania: maks. 125°C na kołnierzu (po odłączeniu przetwornika od zasilania)
• Przyłącze próżniowe: DN16 ISO-KF
• Stopień ochrony: IP40
• Masa: 96 g
