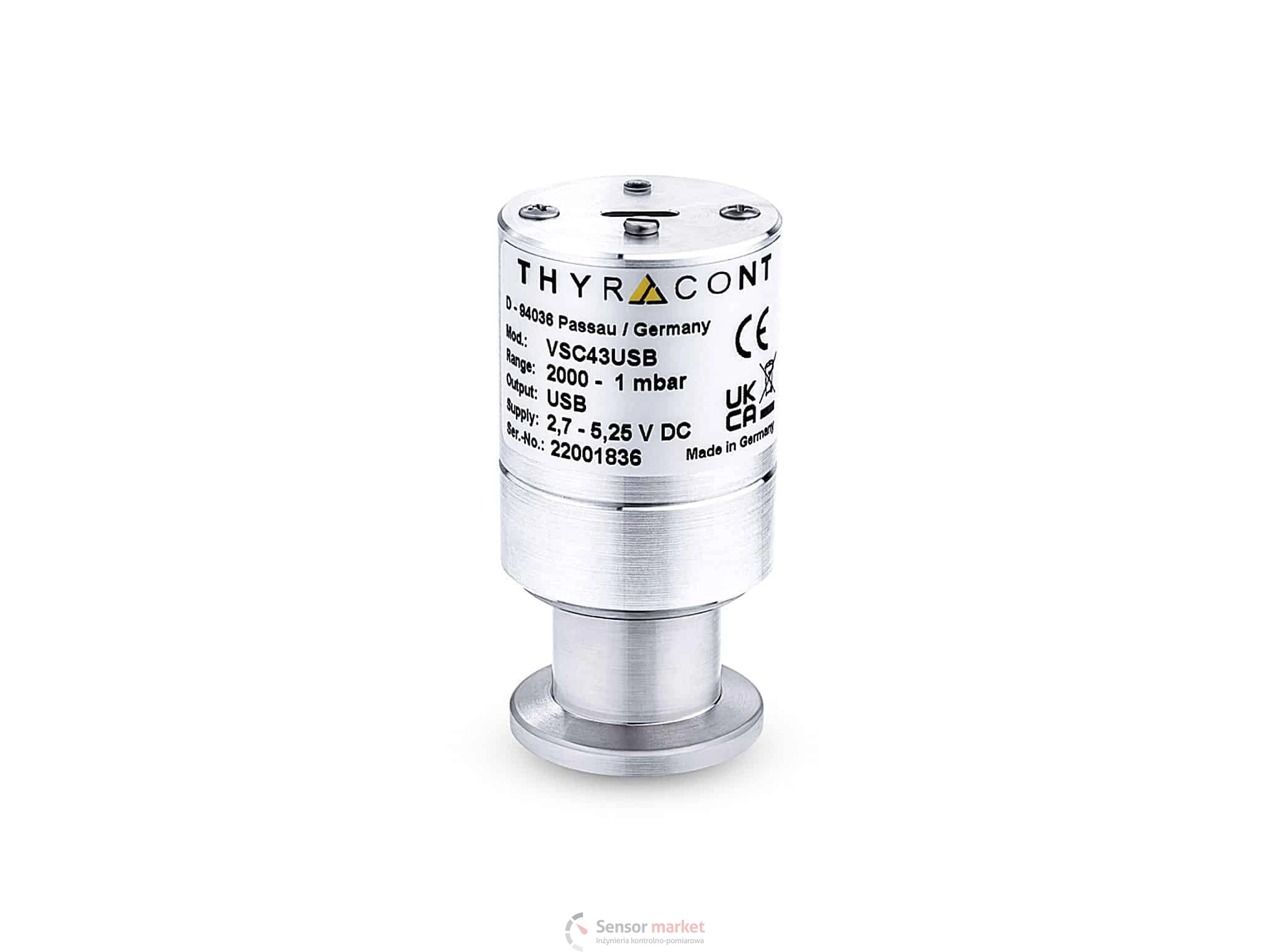

Przetwornik próżni VSC43USB – Piezo, 2000–1 mbar, USB-C

Odporny sensor Piezo – pomiar niezależny od rodzaju gazu

VSC43USB wykorzystuje piezorezystancyjny sensor ceramiczny Al₂O₃ z uszczelnieniem FKM. Pomiar jest niezależny od rodzaju gazu, dzięki czemu przetwornik może być stosowany w aplikacjach wykorzystujących różne media gazowe bez konieczności wprowadzania współczynników korekcyjnych.

Sensor charakteryzuje się wysoką odpornością chemiczną, odpornością na zanieczyszczenia oraz bardzo dobrą stabilnością długoterminową, co jest szczególnie istotne w zastosowaniach przemysłowych.

Bardzo szybki czas odpowiedzi <20 ms

Jedną z istotnych zalet VSC43USB jest czas odpowiedzi poniżej 20 ms. Umożliwia to dokładne śledzenie szybkich zmian ciśnienia i zastosowanie przetwornika również w dynamicznych procesach wymagających krótkich cykli pomiarowych.

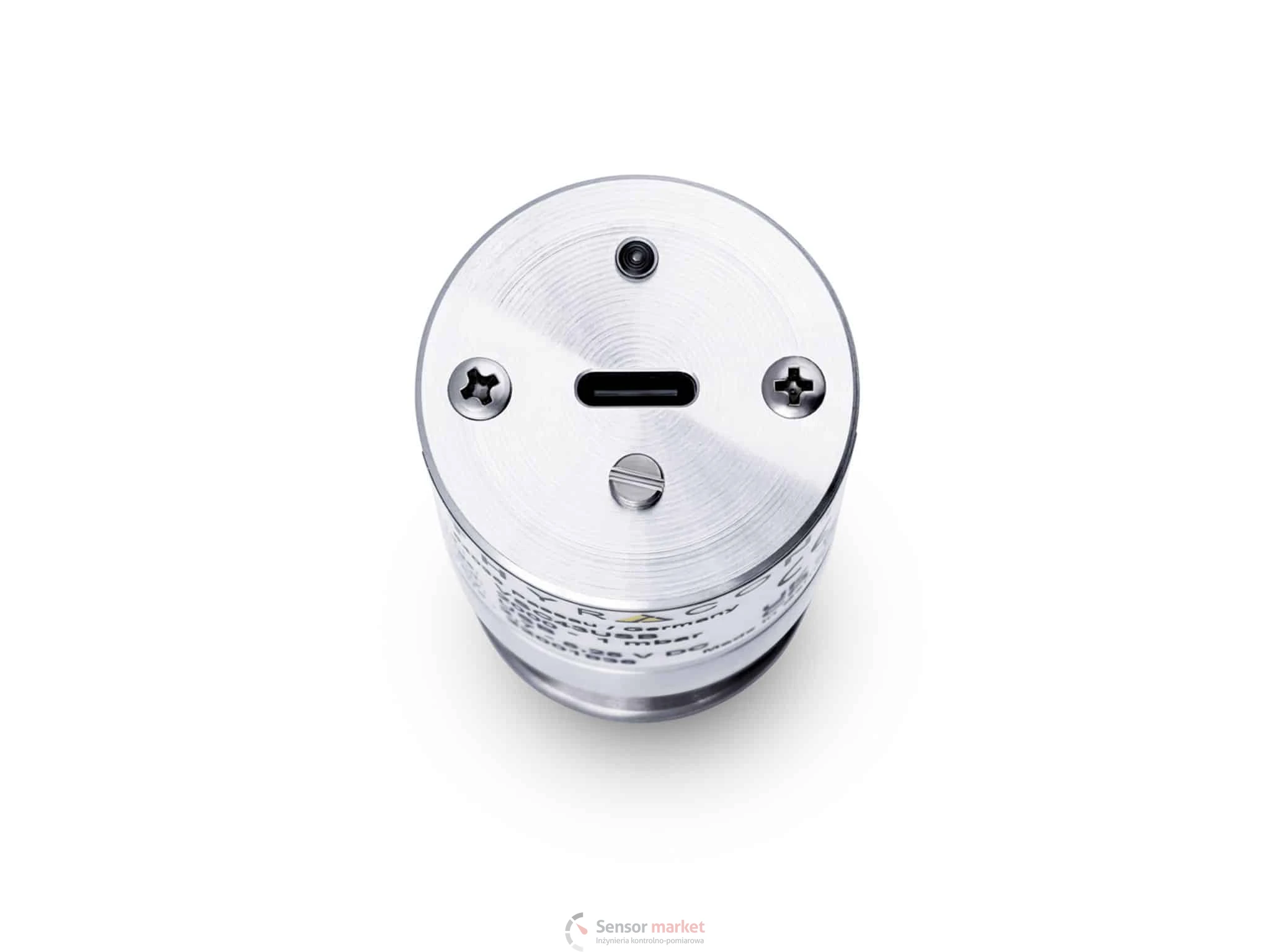

USB-C – pomiar, konfiguracja i integracja

Cyfrowy interfejs USB-C upraszcza podłączenie przetwornika do urządzenia nadrzędnego. Za pośrednictwem komunikacji USB możliwa jest również precyzyjna cyfrowa regulacja punktu zerowego oraz ciśnienia atmosferycznego.

Przetwornik może być obsługiwany za pomocą oprogramowania lub aplikacji, a jego aktualny stan sygnalizowany jest optycznie za pomocą diody LED.

Stabilne i powtarzalne wyniki

Wbudowany sterownik mikroprocesorowy oraz indywidualna kompensacja temperatury zapewniają stabilne i powtarzalne wyniki pomiarów.

Wysoka powtarzalność i stabilność pomiarowa sprawiają, że VSC43USB nadaje się zarówno do zastosowań pomiarowych, jak i do integracji w maszynach oraz procesach produkcyjnych.

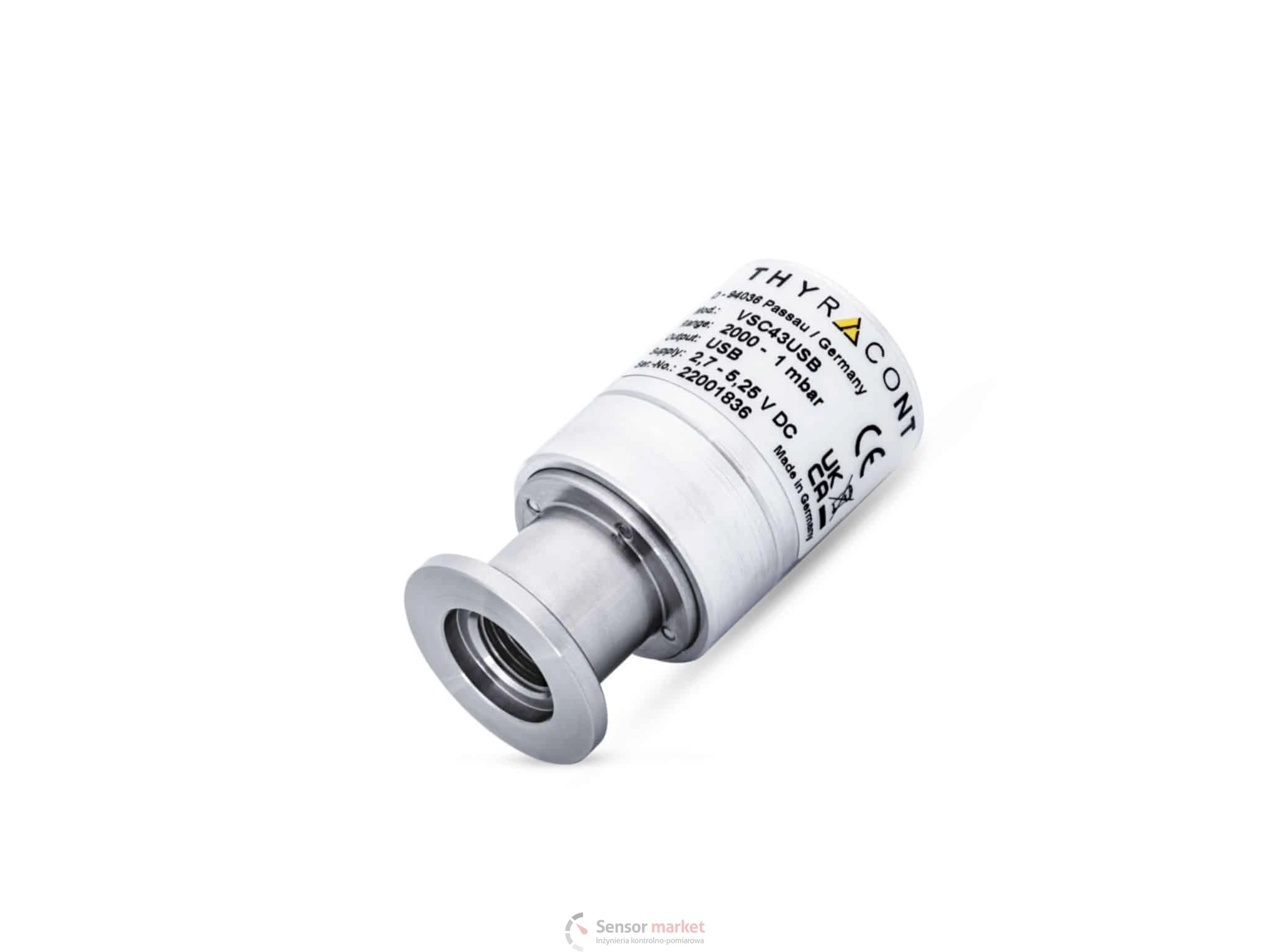

Kompaktowa i wytrzymała konstrukcja

Przetwornik zamknięto w solidnej metalowej obudowie, dzięki czemu dobrze sprawdza się w wymagającym środowisku przemysłowym.

Kompaktowa konstrukcja i masa wynosząca zaledwie 100 g ułatwiają integrację w urządzeniach i instalacjach, w których dostępna przestrzeń montażowa jest ograniczona.

Najważniejsze zalety VSC43USB

• pomiar ciśnienia absolutnego 2000–1 mbar
• pomiar ciśnienia względnego -1060…+1200 mbar
• piezorezystancyjny sensor ceramiczny Al₂O₃
• pomiar niezależny od rodzaju gazu
• wysoka odporność chemiczna
• odporność sensora na zanieczyszczenia
• bardzo dobra stabilność długoterminowa
• bardzo szybki czas odpowiedzi <20 ms
• indywidualna kompensacja temperatury
• sterowanie mikroprocesorowe zapewniające stabilne i powtarzalne wyniki
• cyfrowy interfejs USB-C
• możliwość cyfrowej regulacji punktu zerowego i ciśnienia atmosferycznego
• optyczna sygnalizacja stanu za pomocą LED
• solidna metalowa obudowa
• kompaktowe wymiary i niewielka masa
• możliwość współpracy z próżniomierzem VD800

VSC43USB + VD800 – mobilny system pomiarowy

VSC43USB może współpracować z kompaktowym próżniomierzem Thyracont VD800. Takie połączenie umożliwia wykorzystanie precyzyjnego zewnętrznego sensora Piezo wraz z funkcjami VD800, takimi jak graficzna prezentacja przebiegu ciśnienia oraz rejestracja i analiza danych pomiarowych.

Rozwiązanie jest szczególnie wygodne podczas prac serwisowych, diagnostyki instalacji oraz pomiarów wykonywanych w różnych punktach systemu próżniowego.

Specyfikacja techniczna

• Model: VSC43USB
• Zasada pomiaru: piezorezystancyjna (Piezo)
• Zależność od rodzaju gazu: brak
• Zakres ciśnienia absolutnego: 2000–1 mbar
• Zakres ciśnienia względnego: -1060…+1200 mbar (zależnie od ciśnienia otoczenia)
• Zakres absolutny: 1500–1 Torr
• Zakres względny: -795…+900 Torr
• Maksymalne przeciążenie: 4 bar abs.
• Dokładność 2000…1200 mbar: 1% pełnej skali
• Dokładność 1200…1 mbar: 0,1% pełnej skali
• Dokładność względna +1200…0 mbar: 1% zakresu
• Dokładność względna 0…-1060 mbar: 0,15% zakresu
• Czas odpowiedzi: <20 ms
• Materiały mające kontakt z próżnią: stal nierdzewna 1.4305, ceramika Al₂O₃, FKM
• Napięcie zasilania: 2,7–5,25 V
• Pobór mocy: maks. 0,1 W
• Połączenie elektryczne: USB-C z możliwością blokady
• Interfejs szeregowy: USB-UART, 9,6…115 kBd, 8 bitów danych, 1 bit stopu, bez parzystości
• Temperatura pracy: +5…+60°C
• Temperatura przechowywania: -40…+70°C
• Przyłącze próżniowe: DN16 ISO-KF
• Stopień ochrony: IP40
• Masa: 100 g
